Connaissez-Vous les Cassettes Optiques de TAP (Point d’Accès de Trafic) ?
Qu'est-ce qu'une Cassette Optique de TAP ?
Le TAP optique est un point d'accès installé dans les réseaux qui fournit une surveillance des ports en temps réel. Généralement, la donnée est utilisée pour surveiller les menaces de sécurité, les problèmes de performance et l'optimisation de réseau. La cassette optique de TAP est un dispositif passif qui intègre la fonctionnalité de TAP dans le système de patch de câble, qui ne nécessite aucune puissance propre et n'interagit pas activement avec d'autres composants du réseau. Au lieu de deux commutateurs ou routeurs se connectant directement l'un à l'autre, la cassette optique de TAP se trouve entre les deux dispositifs d'extrémité connectés directement à chacun d'entre eux. Ensuite, le trafic est copié et une fois le trafic intercepté, la copie peut être utilisée pour toute sorte de surveillance, de sécurité ou d'utilisation analytique. Ainsi, les cassettes de TAP sont un élément clé de tout système de visibilité
.
Comment Fonctionne-elle une Cassette Optique de TAP ?

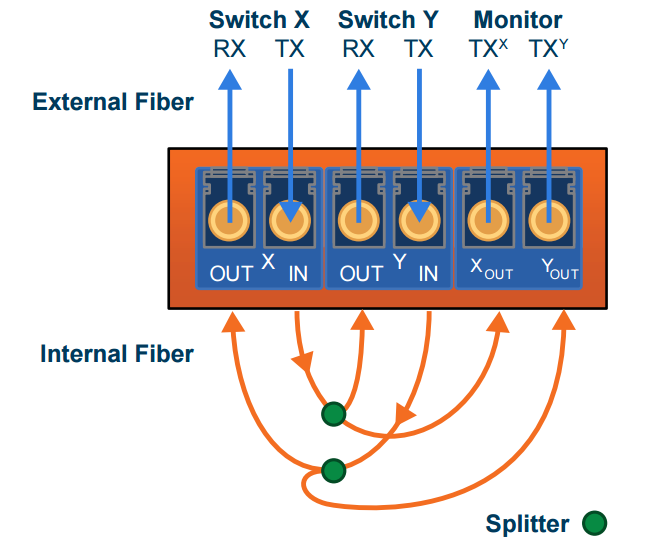

La fibre optique est conçue pour envoyer la lumière d'un émetteur-récepteur à travers un câble fin en verre à un récepteur à l'autre extrémité. Au lieu de se connecter directement l'un à l'autre, chacun des deux nœuds d'extrémité (commutateurs, routeurs, bases de données, etc.) sont connectés aux ports réseau sur la cassette de TAP. Une cassette de TAP intègre habituellement à la fois les ports réseau et les ports de surveillance dans un module et elle comprend un séparateur optique qui » sépare » un pourcentage de la puissance d'entrée et l'envoie à un dispositif de surveillance. Comme le montre dans la figure ci-dessous, nous pouvons connecter la cassette de TAP au Commutateur X et Commutateur Y par les ports réseau et connecter la cassette de TAP au dispositif de surveillance par les ports de surveillance.
La fibre optique est conçue pour envoyer la lumière d'un émetteur-récepteur à travers un câble fin en verre à un récepteur à l'autre extrémité. Au lieu de se connecter directement l'un à l'autre, chacun des deux nœuds d'extrémité (commutateurs, routeurs, bases de données, etc.) sont connectés aux ports réseau sur la cassette de TAP. Une cassette de TAP intègre habituellement à la fois les ports réseau et les ports de surveillance dans un module et elle comprend un séparateur optique qui » sépare » un pourcentage de la puissance d'entrée et l'envoie à un dispositif de surveillance. Comme le montre dans la figure ci-dessous, nous pouvons connecter la cassette de TAP au Commutateur X et Commutateur Y par les ports réseau et connecter la cassette de TAP au dispositif de surveillance par les ports de surveillance.
Comment Connecter une Cassette Optique de TAP dans Votre Réseau ?

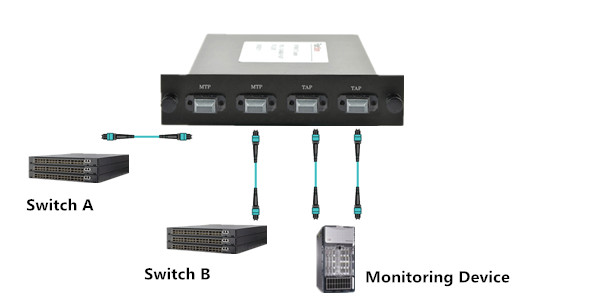

Avant de connecter le câble de fibre optique dans une cassette de TAP, assurez-vous que les caractéristiques de la cassette de TAP sont compatibles avec les câbles. Actuellement, les cassettes de TAP sont principalement disponibles en deux types de port : LC et MTP. Prenons la cassette MTP de cassette de TAP par exemple, et suivez les étapes ci-dessous pour connecter une cassette optique de TAP à votre réseau :
- Pour connecter la cassette de TAP au réseau (liens en ligne)
- Connectez le port réseau de MTP au commuter A avec un câble de MTP.
2. Connectez un autre port réseau MTP au commuter B avec un câble MTP.
- Pour connecter la cassette TAP au dispositif de surveillance
2. Connectez un autre port de moniteur TAP au dispositif de surveillance avec un câble MTP pour la surveillance du commutateur B.
Conclusion
Les réseaux de centre de données deviennent de plus en plus complexes, ce qui rend plus difficile le dépannage et l'équilibrage du trafic dans LANs et SANs. Les cassettes optiques de TAP permettent aux ingénieurs de réseau et de stockage de recueillir de précieuses analyses de données, qui vous donnent une meilleure compréhension de vos modèles de flux de données et vous permettent de planifier vos intégrations technologiques en conséquence.
