Panneaux de Brassage de Fibre Optique Communs Utilisés dans les Centres de Données

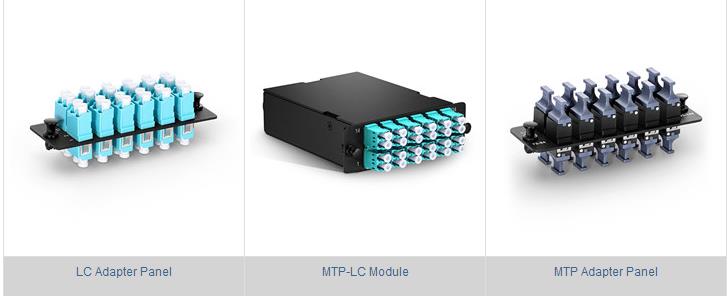

Le câblage structuré est la clé pour l'installation de câble qui est facile à documenter, à gérer et à évoluer en fonction des demandes actuelles et futures des connexions de centre de données. Les trois panneaux de brassage de fibre optique les plus courants utilisés dans le câblage structuré sont les panneaux d'adaptateur LC, les cassettes MTP vers LC et les panneaux d'adaptateur MTP.
- Panneaux d'Adaptateur LC - Ce type de module de panneau de brassage est également connu comme un module LC-LC et nécessite les câbles trunk avec la terminaison LC. Le panneau d'adaptateur LC offre la perte de connecteur la plus faible dans tous les modules de panneau de brassage.
- Module MTP-LC - Ce module de panneau de brassage est également appelé une cassette MTP vers LC et convertit les connexions des câbles trunk MTP vers LC. Ce type de module comporte les connecteurs LC à l'avant et des connecteurs MTP à l'arrière.
- Panneau d'Adaptateur MTP - Ce module de panneau de brassage supporte les câbles trunk MTP et chaque connexion MTP soutient 8-12 fibres. Le panneau d'adaptateur MTP peut facilement appuyer 12 connexions MTP et 144 fibres ou plus.
Connexions de Panneaux de Brassage de Fibre Optique dans Centres de Données

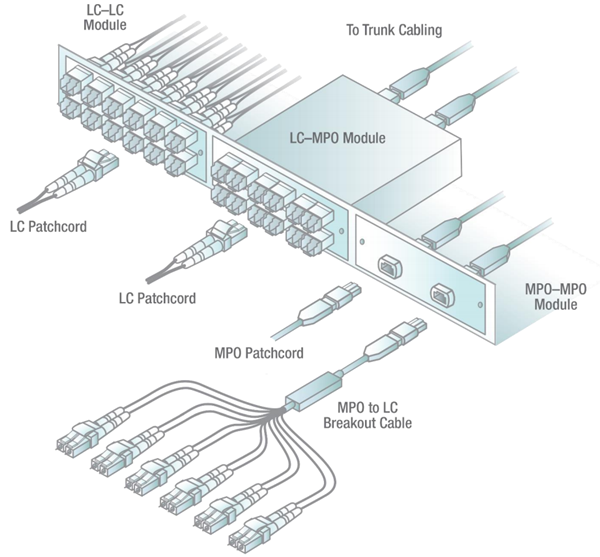

Dans le panneau de brassage de 1 unité de rack (1RU) illustré ci-dessous, le panneau d'adaptateur LC, le module MTP-LC et le panneau d'adaptateur MTP sont supportés. Ces trois types de panneaux de brassage supportent les câbles trunk terminés par les connexions de MPO ou LC. Les câbles trunk se branchent à l'arrière des panneaux de brassage et les câbles patch de LC ou MPO se connectent à l'avant des panneaux de brassage. Cette architecture de panneau de brassage modulaire permet une installation facile et des bonnes échelles. Avec les interfaces LC standard, cette architecture de panneau de brassage modulaire supporte 36 connexions de LC dans un panneau de brassage 1U. Un rack 42RU plein de ces modules de panneau de brassage peut supporter plus d'un millier de ports de fibre optique (42X36 = 1 512 ports de LC).
Connexions de Panneaux de Brassage de Fibre Optique

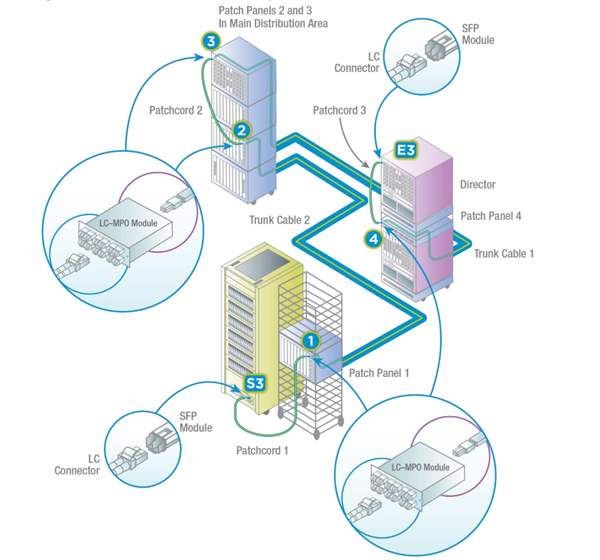

Les centres de données utilisent souvent quatre liens de panneau de brassage qui ont deux câbles trunk rayonnent des panneaux de brassage dans la MDA (montré dans la figure ci-dessous). Dans ce cas, chaque extrémité d'un câble trunk se termine dans un panneau de brassage, donc quatre panneaux de brassage sont associés à un lien qui comporte deux câbles trunk. Deux des panneaux de brassage sont situés dans la MDA pour connecter n'importe quel port à n'importe quel port. Un câble patch est nécessaire dans la MDA pour connecter les deux câbles trunk et un autre câble patch est nécessaire sur chaque extrémité du lien pour se connecter aux modules optiques. Ces quatre liens de panneau de brassage de fibre optique ont deux câbles trunk, trois câbles patch et quatre panneaux de brassage au total.
Interconnexion
Guide de Sélection de Câble de Distribution à Structure Serrée
Le câble de distribution à structure serrée se compose de plusieurs fibres optiques à structure serrée consolidées dans un seul câble. Il est généralement utilisé dans les sous-systèmes de la colonne vertébrale, les salles d'équipement de liaison, les salles de télécommunication et les points de vente. Selon les environnements d'application et les exigences différents, il existe différents types de câbles de distribution à structure serrée disponibles sur le marché. Ce poste a l'intention de donner un guide de sélection pour les câbles de distribution à structure serrée.
Choisir l'Espace d'Application

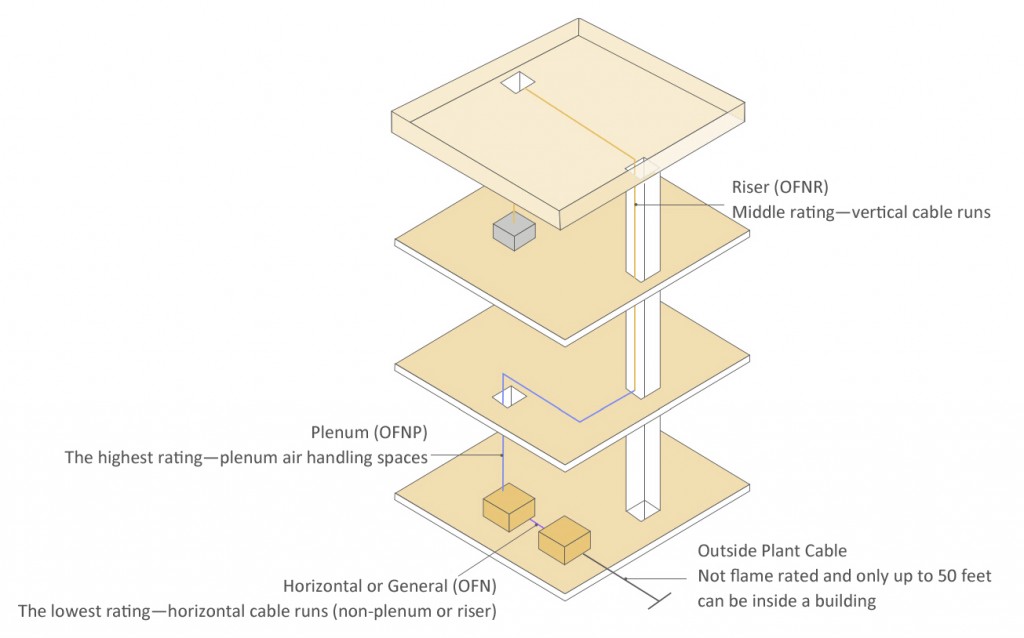

Le câble de distribution à structure serrée est idéal pour les câbles intérieurs. Mais il est également disponible pour les applications intérieures/extérieures en ajoutant certaines caractéristiques spécifiques de câble (qui seront présentées en détails dans la section 3). Lors du choix du câble de distribution à structure serrée pour l'application à l'intérieur, nous devrions considérer la résistance aux flammes qui est régie par le NEC (Code Électrique National). L'échelle de résistance aux flammes de câble inclut généralement celui de plénum, celui de riser, celui général, etc., comme indiquée dans l'image suivante :
Parmi ces câbles de différentes échelles, le câble de plénum peut également être utilisé dans l'espace de riser et l'espace général. Le câble de riser est également utilisé dans l'espace général. Mais l'échelle est plus élevée, son coût est plus élevé. Ainsi, les utilisateurs peuvent choisir le câble d'échelle correspondante ou d'échelle plus élevée en fonction de leur espace d'application et de leur budget.
Choisir le Type de Fibre Optique et le Nombre de Fibre Optique

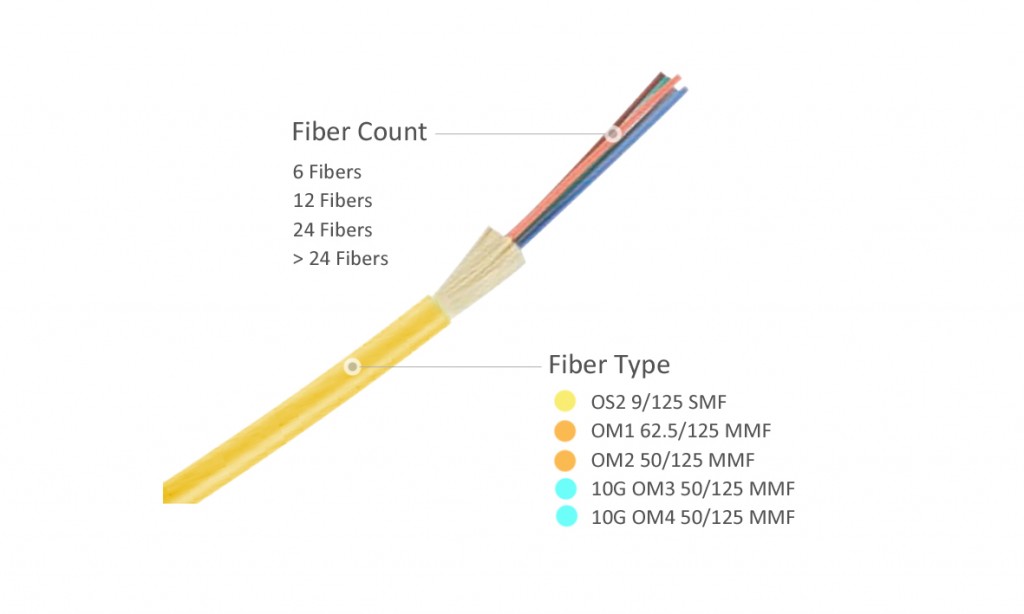

Le type de fibre optique et le nombre de fibre optique sont deux facteurs principaux qui doivent être pris en compte lors du choix des câbles de distribution à structure serrée. Le type de fibre optique comprend généralement OS2 9/125 SMF, OM1 62,5/125 MMF, OM2 50/125 MMF, 10G OM3 50/125 MMF, 10G OM4 50/125 MMF qui répondent aux applications de câblage de fibre optique monomode, multimode et multimode 10G. Une fois le type de fibre optique déterminé, il est également important de choisir un nombre approprié de fibre optique. Les nombres de fibres sont généralement disponibles en 1 fibre à 24 fibres, parfois en fibres plus nombreuses que 24 fibres. Les fibres à 2, 6, 12, 24 sont les fibres les plus utilisées dans le câblage de la colonne vertébrale de réseau actuel. Le nombre de fibre optique doit être mesuré pour fournir les applications actuelles et futures.
Choisir les Caractéristiques de Câble

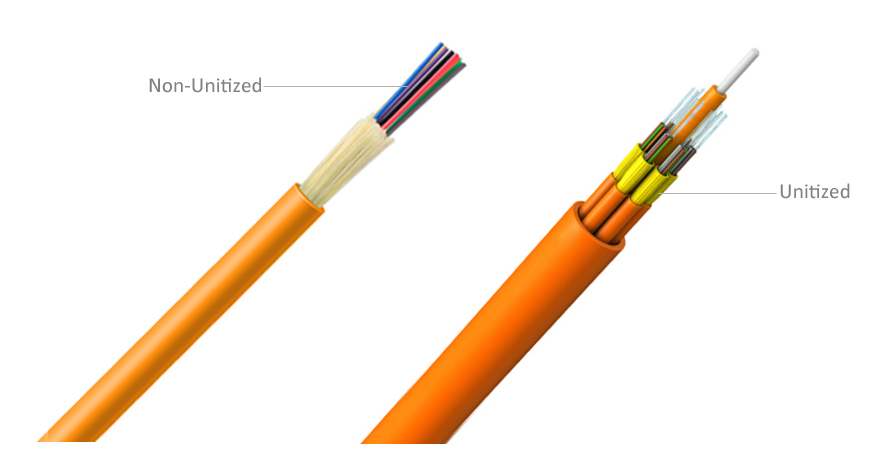

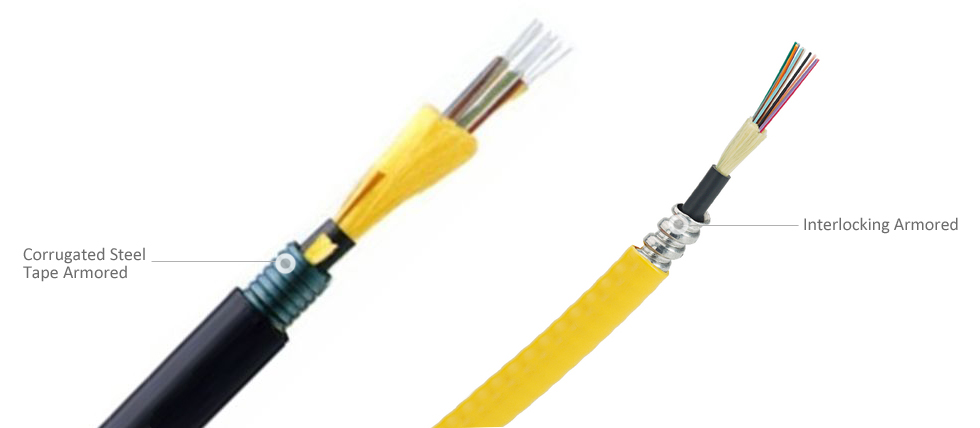

Parfois, afin de répondre aux exigences de l'environnement hostiles intérieur/extérieur ou d'installation et de gestion, le câble de distribution à structure serrée est conçu avec certaines caractéristiques spécifiques, comme mentionné ci-dessus. Par exemple, une couche blindée est ajoutée au câble de distribution à structure serrée pour empêcher le câble d'être humide et d'être mordu par rats. Les types blindés populaires comprennent l'interverrouillage blindé et le ruban d'acier ondulé. Il est préférable d'utiliser un câble de distribution à structure serrée unifié car il peut faciliter l'installation et la gestion des fibres optiques groupées. Ainsi, les utilisateurs peuvent choisir les caractéristiques - blindé ou non blindé ; unifié ou non unifié en fonction de leurs besoins.
